前回のEH500につづき今回はEH10です。

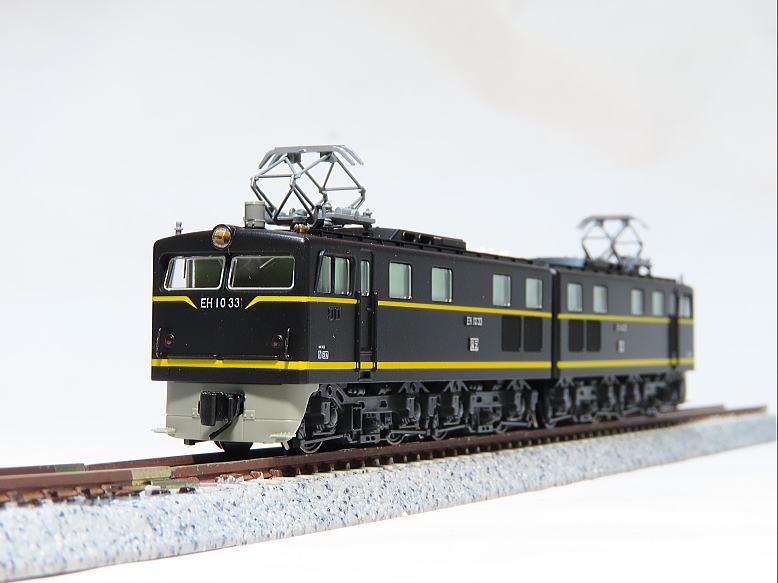

EH10のライトは走行中は明るいですので低速走行時は暗い状態です。
さらに常点灯しません。

純正基板のコンデンサをカットすることで常点灯させることは可能ですがとっても暗くて絵になりません。

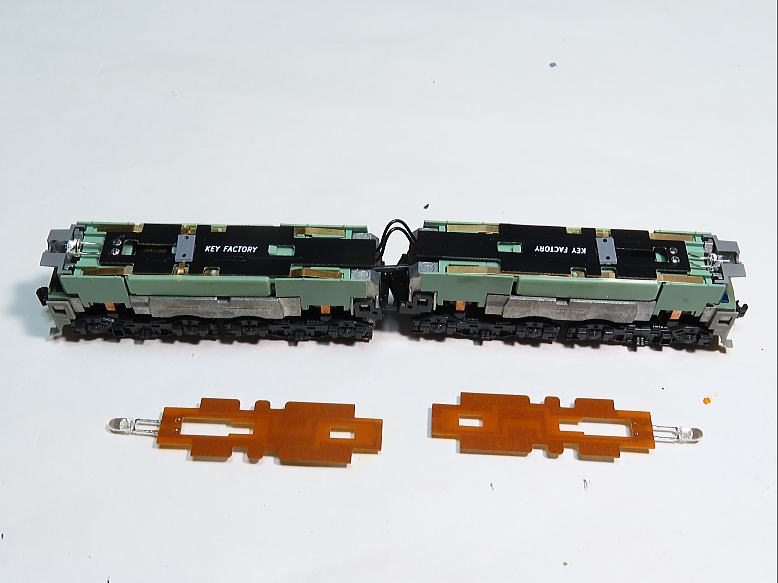

そこで「鐵工房」さんちから新発売になったEH級用高性能ライト基板に交換です。

方法は前回のEH500と同じですので省略します。



1エンド用と2エンド用を間違わないようにします。

さらに両基板を結ぶジャンパ線も接続して車体を載せます。

もしLEDのツバと車体内側が干渉するようでしたら、LEDの足をわずかにS字に曲げると干渉しなくなります。

なお、現在は「鐵工房」さんちから出荷される段階でLEDの足を調整しているそうです。

ジャンパ線は少々長めですのでドライブシャフトに干渉しないよう空間に逃がしましょう。

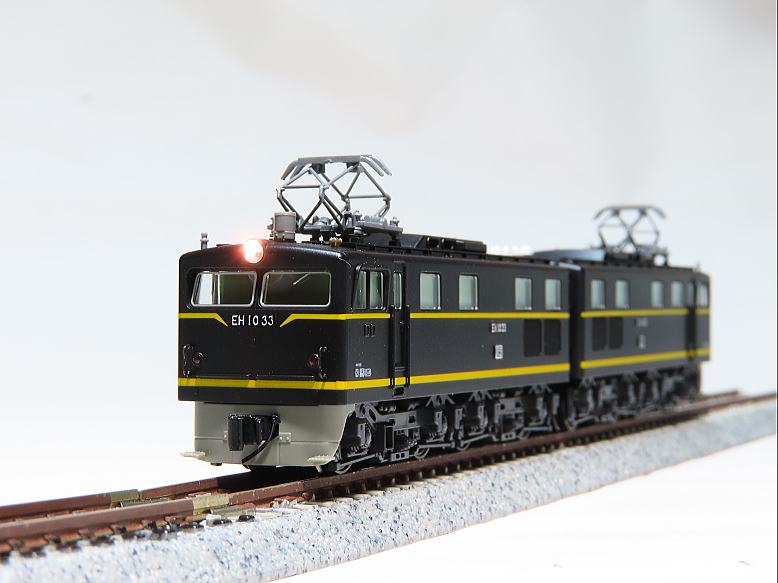

はい、明るく常点灯するようになりました♪
明るさ選択は「中」を選んでいます。

今回、LEDの色味は「薄め」を選択しましたが、EH10のような白熱灯車には「濃いめ」のほうが似合うかも知れません。

EH500やEH200のようなハロゲンライト車には「薄め」が似合うのではと考えます。

というワケでEH10のライトが改善できました～♪


おわり
